MF40 Halka İçi Boş Yapıların Üreticisi
suyun kaldırma kuvvetinin bir kısmını dengelemek için üst yapıdan gelen dikey kuvvetten tam olarak faydalanabilir; ankrajların merkezi olarak düzenlenmesi nedeniyle, yer altı levhasının altında dış su yalıtımının inşası için de daha uygundur; bireysel ankrajların taşıma kapasitesinin yetersiz olması durumunda, daha fazla ankrajın paylaşılması nedeniyle güçlü bir direnç oluşur.

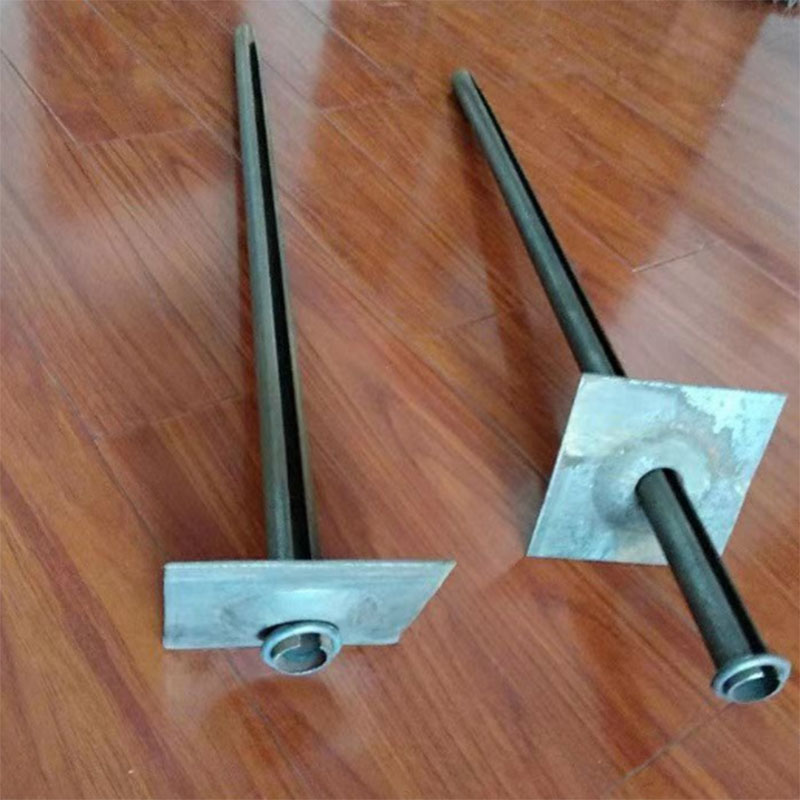

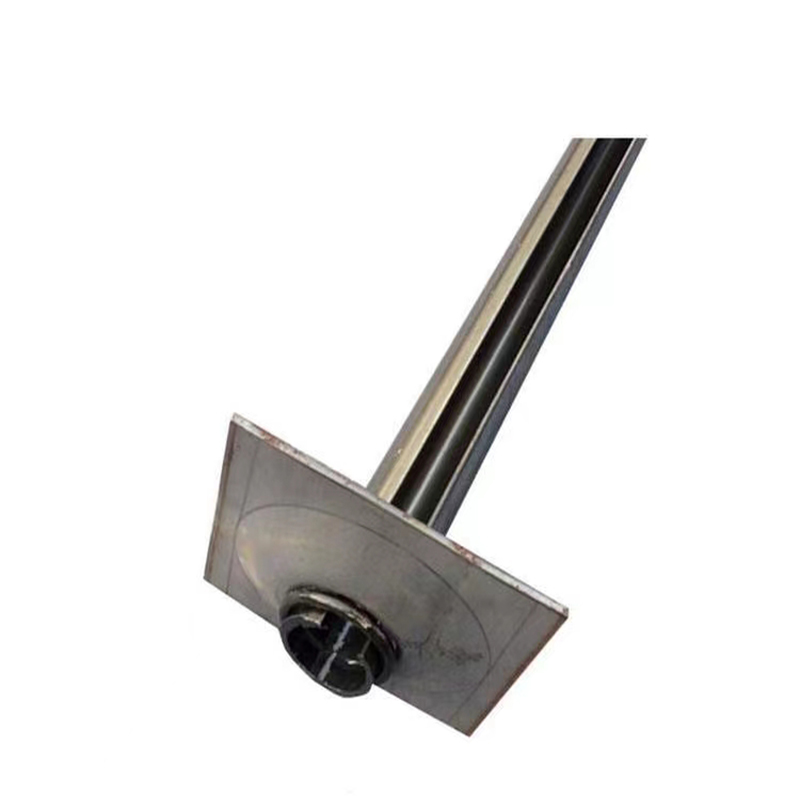

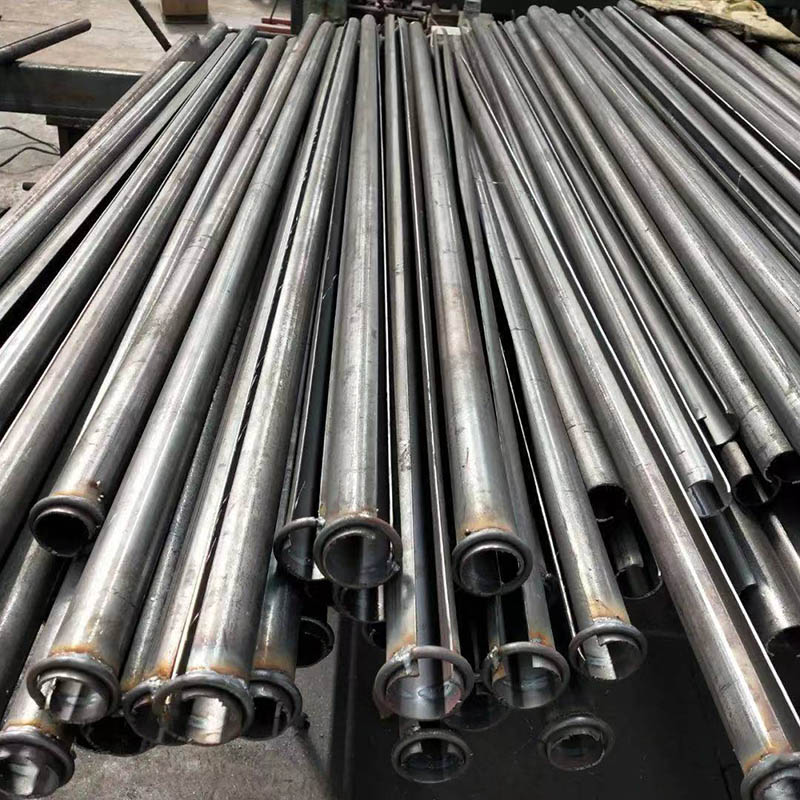

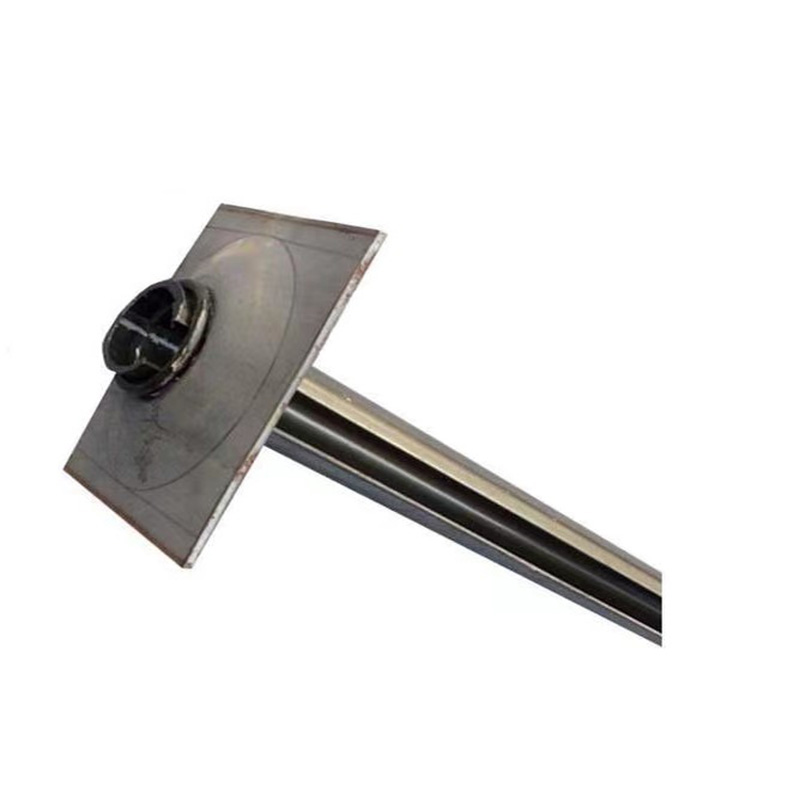

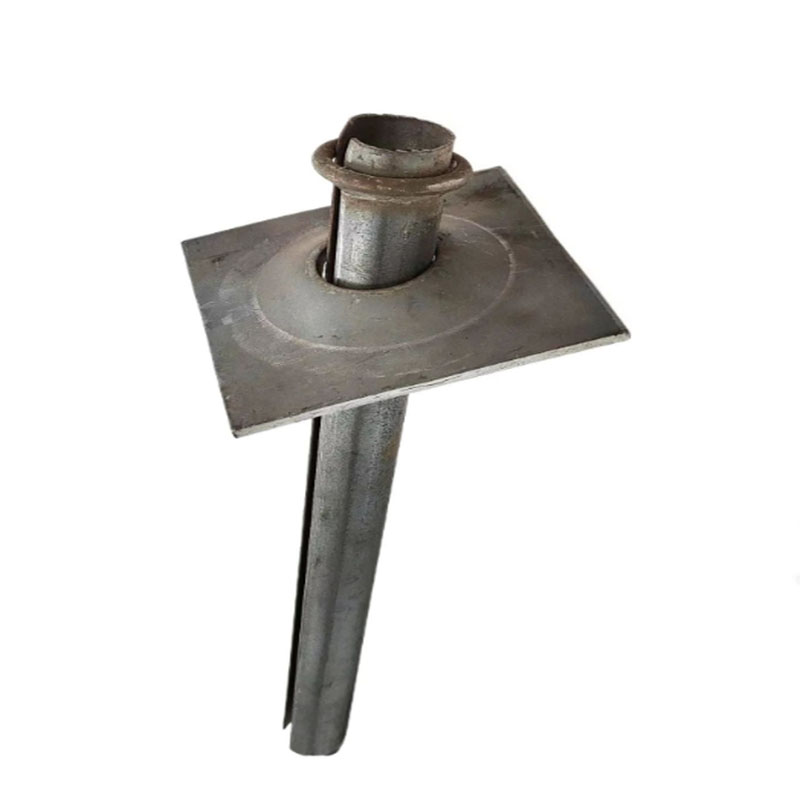

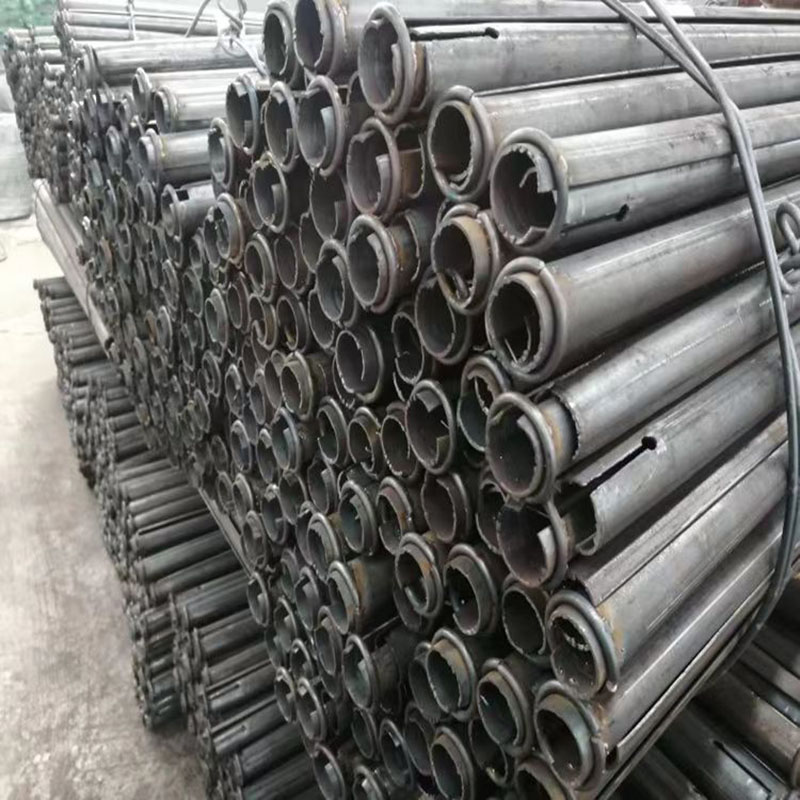

Boru Dikiş Ankrajına Genel Bakış
Boru Dikiş Ankrajının Çalışma Prensibi
Borunun çapından daha küçük bir deliğe oluklu bir ankraj yerleştirildiğinde, çevredeki kayaya üç kuvvet uygulanır: oluklu ankrajın tüm uzunluğu boyunca delik duvarına uygulanan radyal basınç, çevredeki kayanın aşağı kaymasını engelleyen sürtünme. delik ve oluklu ankraj paletinin destek kuvveti, çevredeki kayayı daha stabil hale getirir.
Yarık Ankrajın Özellikleri
1、Dış çap (mm):φ33,φ40,φ43 (0,5).
2、Uzunluk-(mm):-1200、1500、1800、2000、2500,
3, Malzeme: Q235, 16Mn, 20 Mnsi.
Dikiş borusu ankraj çubuklarının teknik gereksinimleri

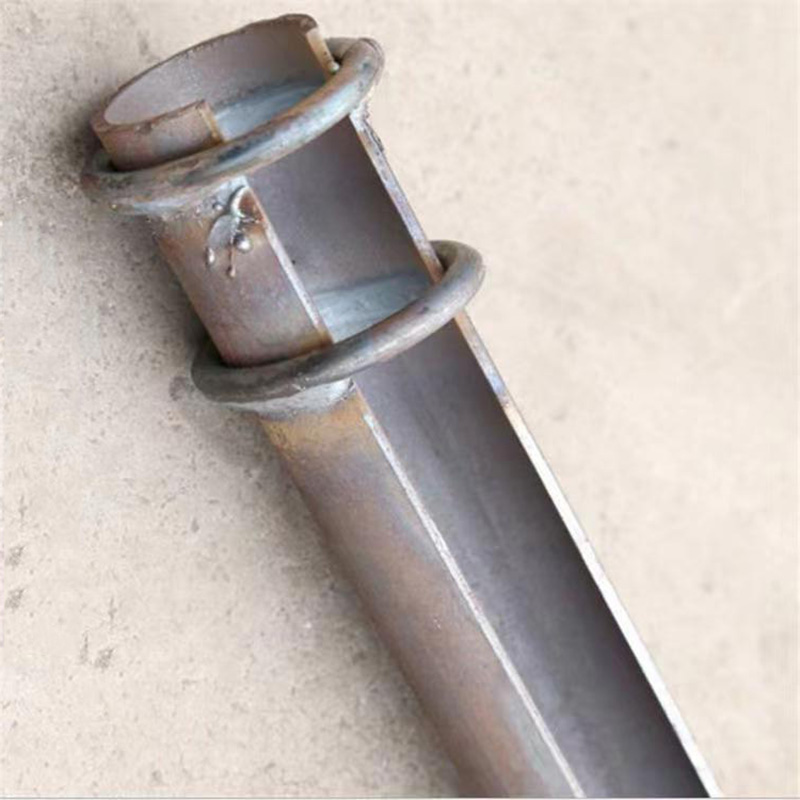

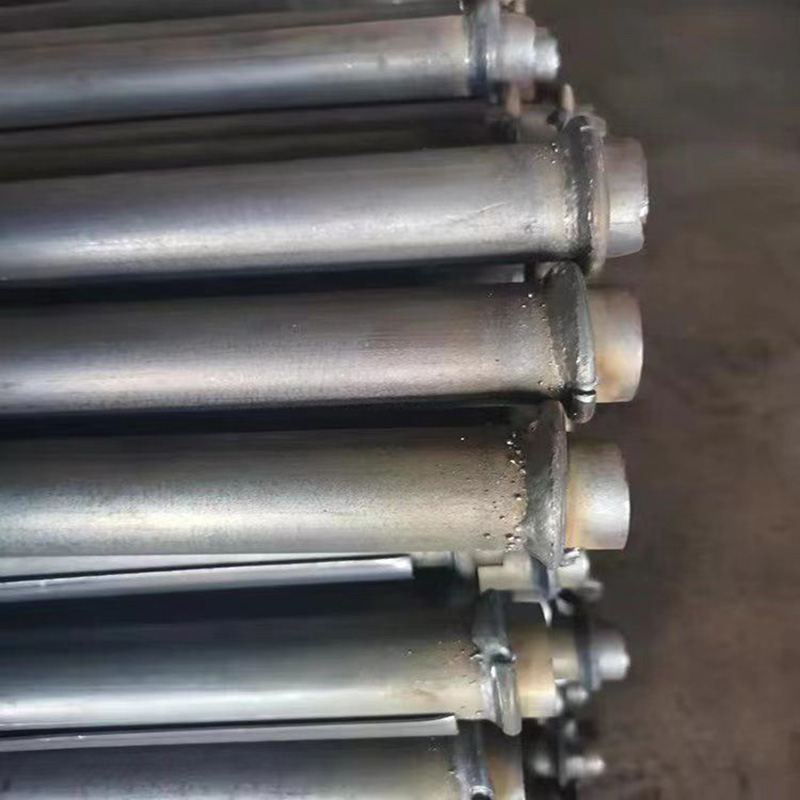

1、Dikiş borusu ankraj yüzeyi düz olmalı, ciddi gerilmeler, pas ve korozyon olmamalıdır. Kaynak dikişinde çatlak olmamalıdır. Gözeneklilik cürufunun boru duvarından yanmasına izin verilmez. Palet çubuk üzerinde serbestçe hareket edebilmelidir. Tespit halkası arayüzü ve boru dikiş açıklığının karşılıklı yanlış hizalanması 1700-1900 uygundur.
2, tutma halkası kaynak çekme kuvveti ≥ 80kN, çubuk limiti çekme kuvveti ≥ 110kN.
Başlangıç ankraj kuvveti ≥ 25kN/m, tepsi taşıma kapasitesi ≥ 65kN.
Kullanım
1. Ankraj deliği konumunu belirleyin: Tasarım gereksinimlerine göre ankrajın konumunu belirleyin ve delik açmak için sondaj kulesini kullanın. Delme konumunun doğru olduğundan ve tasarım gereksinimlerini karşıladığından emin olun.
2. Delikteki kaya tozunu temizleyin: Deliğin temiz olduğundan emin olmak için delikteki kaya parçacıklarını ve kaya tozunu üflemek için basınçlı rüzgar ekipmanını kullanın; bu, ankraj çubuklarının kurulumuna ve sabitlenmesine yardımcı olur.
3. Ankraj çubuklarının montajı: Ankraj diskini ankraj çubuklarına takın ve ankraj çubuklarını deliklere sıkıca sürmek için darbeli matkabı kullanın. Ankraj çubuklarının çapını ve uzunluğunu farklı kaya türleri ve delik çapları için önerilen hesaplama yöntemlerine göre belirleyin. Kaya ve kömür damarlarında sondajın çapı ve derinliği farklı olacak ve fiili duruma göre hesaplanarak belirlenecektir.
3. Deliklerin eğim oranına dikkat edin: Delik açarken makul bir aralıkta olduğundan emin olmak için deliklerin eğim oranına dikkat edin. Farklı kaya oluşum türlerine göre, güvenli inşaatı sağlamak için sondaj deliklerinin sapma oranını öngörülen aralıkta kontrol edin.
Yukarıdaki kılavuzun ankraj çubuklarının kurulum işini daha iyi gerçekleştirmenize yardımcı olabileceğini umuyoruz. Başka sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.
